功能描述

本文主要描述如何使用 CDNStreaming 插件，实现云端混流、转推 CDN、回推混流到 TRTC 房间的功能。

前提条件

TRTC SDK 版本需要 >= 5.1。
开通腾讯云直播服务。应国家相关部门的要求，直播播放必须配置播放域名，具体操作请参考域名管理。
在实时音视频控制台左侧导航栏选择【应用管理】，单击目标应用所在行的【配置】，打开【启用旁路推流】的开关。
- "全局自动旁路"模式下，TRTC 所有上行音视频流都会被自动转推到腾讯云 CDN。
- "指定流旁路"模式下，您可以通过该插件或者服务端 REST API 将指定音视频流推送到 CDN 且指定播放地址。

快速开始

安装与注册

import TRTC from 'trtc-sdk-v5';
import { CDNStreaming, PublishMode } from 'trtc-sdk-v5/plugins/cdn-streaming';
const trtc = TRTC.create({ plugins: [CDNStreaming] });

插件模式概览

本插件提供四种推流转码模式：

模式	PublishMode	说明
A	`PublishMainStreamToCDN`	转推摄像头麦克风流到 CDN
B	`PublishSubStreamToCDN`	转推屏幕分享流到 CDN
C	`PublishMixStreamToCDN`	混合多路流并转推到 CDN
D	`PublishMixStreamToRoom`	混合多路流并回推到 TRTC 房间

对于每一种模式，均满足以下生命周期：

trtc.startPlugin('CDNStreaming', options) - 启动插件
trtc.updatePlugin('CDNStreaming', options) - 更新参数（0 或 N 次）
trtc.stopPlugin('CDNStreaming', options) - 停止插件

详细的 options 参数可见 CDNStreamingOptions。

转推单流到 CDN

将摄像头流（模式 A）或屏幕分享流（模式 B）转推到腾讯云 CDN。

步骤 1：选择旁路推流方式

在实时音视频控制台选择旁路推流方式：

全局自动旁路模式：

TRTC 房间里的摄像头流、屏幕分享流将自动被推流到腾讯云 CDN，播放地址格式如下：

http://[播放域名]/live/[streamId].flv

[播放域名]：云直播中配置的播放域名，查看已有的域名请参考域名管理
摄像头流的 [streamId] 默认值为 ${sdkAppId}_${roomId}_${userId}_main
屏幕分享流的 [streamId] 默认值为 ${sdkAppId}_${roomId}_${userId}_aux
当 roomId 或 userId 包含特殊字符时，streamId 使用 MD5：${sdkAppId}_${md5(${roomId}_${userId}_main)}

手动旁路模式：

房间里的流不会被自动推流到腾讯云 CDN，请继续步骤 2 手动开启推流。

步骤 2：开启转推

// 开启摄像头流转推
const options = {
  target: {
    publishMode: PublishMode.PublishMainStreamToCDN
  }
}
try {
  await trtc.startPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming start failed', error);
}

播放地址：http://[播放域名]/live/${sdkAppId}_${roomId}_${userId}_main.flv

步骤 3：修改 StreamId（可选）

// 自定义播放地址
const options = {
  target: {
    publishMode: PublishMode.PublishMainStreamToCDN,
    streamId: 'stream001'
  }
}
try {
  await trtc.updatePlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming update failed', error);
}

新播放地址：http://[播放域名]/live/stream001.flv

步骤 4：停止转推

const options = {
  target: {
    publishMode: PublishMode.PublishMainStreamToCDN,
  }
}
try {
  await trtc.stopPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming stop failed', error);
}

可通过流管理界面查看目前的流状态。

转推混流到 CDN

将房间内多路音视频流混合为一路并转推到 CDN。

其他端实现方式可参考云端混流转码。

工作原理

本插件会向腾讯云的转码服务器发送一条指令，将房间里的多路音视频流混合为一路。您可以通过以下参数自定义：

encoding：输出流质量（分辨率、码率、帧率）
mix：混流布局配置

使用流程示例

调用 startPlugin，混流布局如图 A 所示
调用 updatePlugin 新增屏幕分享，混流布局如图 B 所示
不需要混流时调用 stopPlugin

配置说明

将 target.publishMode 设置为 PublishMode.PublishMixStreamToCDN
配置 encoding 参数设置输出质量：videoWidth、videoHeight、videoBitrate、videoFramerate、videoGOP、audioSampleRate、audioBitrate、audioChannels
配置 mix.backgroundColor 和 mix.backgroundImage 设置背景

背景图需要在 "实时音视频控制台 > 应用管理 > 功能配置 > 素材管理" 中上传。上传成功后获取"图片ID"，将其转换为字符串设置到 backgroundImage（如 "63"）。
配置 mix.audioMixUserList 设置音频混流（为空时默认混流全部用户音频）
配置 mix.videoLayoutList 设置视频布局

坐标系说明：原点 (0, 0) 位于输出画布的左上角，单位为像素。locationX/locationY 是每路流的左上角位置；width/height 是布局区域大小。坐标和尺寸与 encoding.videoWidth/videoHeight 相关联——如果更改分辨率，需要相应地缩放布局参数以避免错位。

完整参数详情请参考 CDNStreamingOptions。

开启混流

let options = {
  target: {
    publishMode: PublishMode.PublishMixStreamToCDN,
    streamId: 'mix-stream',
  },
  encoding: {
    videoWidth: 1280,
    videoHeight: 720,
    videoBitrate: 1500,
    videoFramerate: 15,
  },
  mix: {
    audioMixUserList: [
      { userId: 'current_user_id' }
    ],
    videoLayoutList: [
      {
        fixedVideoUser: { userId: 'current_user_id' },
        width: 640,
        height: 480,
        locationX: 0,
        locationY: 0,
        fixedVideoStreamType: TRTC.TYPE.STREAM_TYPE_MAIN,
        zOrder: 1
      },
    ]
  }
};
try {
  await trtc.startPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming start failed', error);
}

播放地址：http://[播放域名]/live/mix-stream.flv

更新布局

// 添加屏幕分享到混流
let options = {
  target: {
    publishMode: PublishMode.PublishMixStreamToCDN,
    streamId: 'mix-stream',
  },
  encoding: {
    videoWidth: 1280,
    videoHeight: 720,
    videoBitrate: 1500,
    videoFramerate: 15,
  },
  mix: {
    audioMixUserList: [
      { userId: 'current_user_id' }
    ],
    videoLayoutList: [
      {
        fixedVideoUser: { userId: 'current_user_id' },
        width: 640,
        height: 480,
        locationX: 0,
        locationY: 0,
        fixedVideoStreamType: TRTC.TYPE.STREAM_TYPE_MAIN,
        zOrder: 1
      },
      {
        fixedVideoUser: { userId: 'current_user_id' },
        width: 640,
        height: 480,
        locationX: 640,
        locationY: 0,
        fixedVideoStreamType: TRTC.TYPE.STREAM_TYPE_SUB,
        zOrder: 1
      },
    ]
  }
}
try {
  await trtc.updatePlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming update failed', error);
}

停止混流

let options = {
  target: {
    publishMode: PublishMode.PublishMixStreamToCDN,
  }
}
try {
  await trtc.stopPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming stop failed', error);
}

推流到指定 CDN

将流推送到任意云服务商的 CDN。

步骤 1：获取 CDN 推流地址

在任意云服务商获取 CDN 推流地址 url。

步骤 2：获取 bizId 和 appId

在实时音视频控制台【应用管理-配置-旁路转推配置】查看：

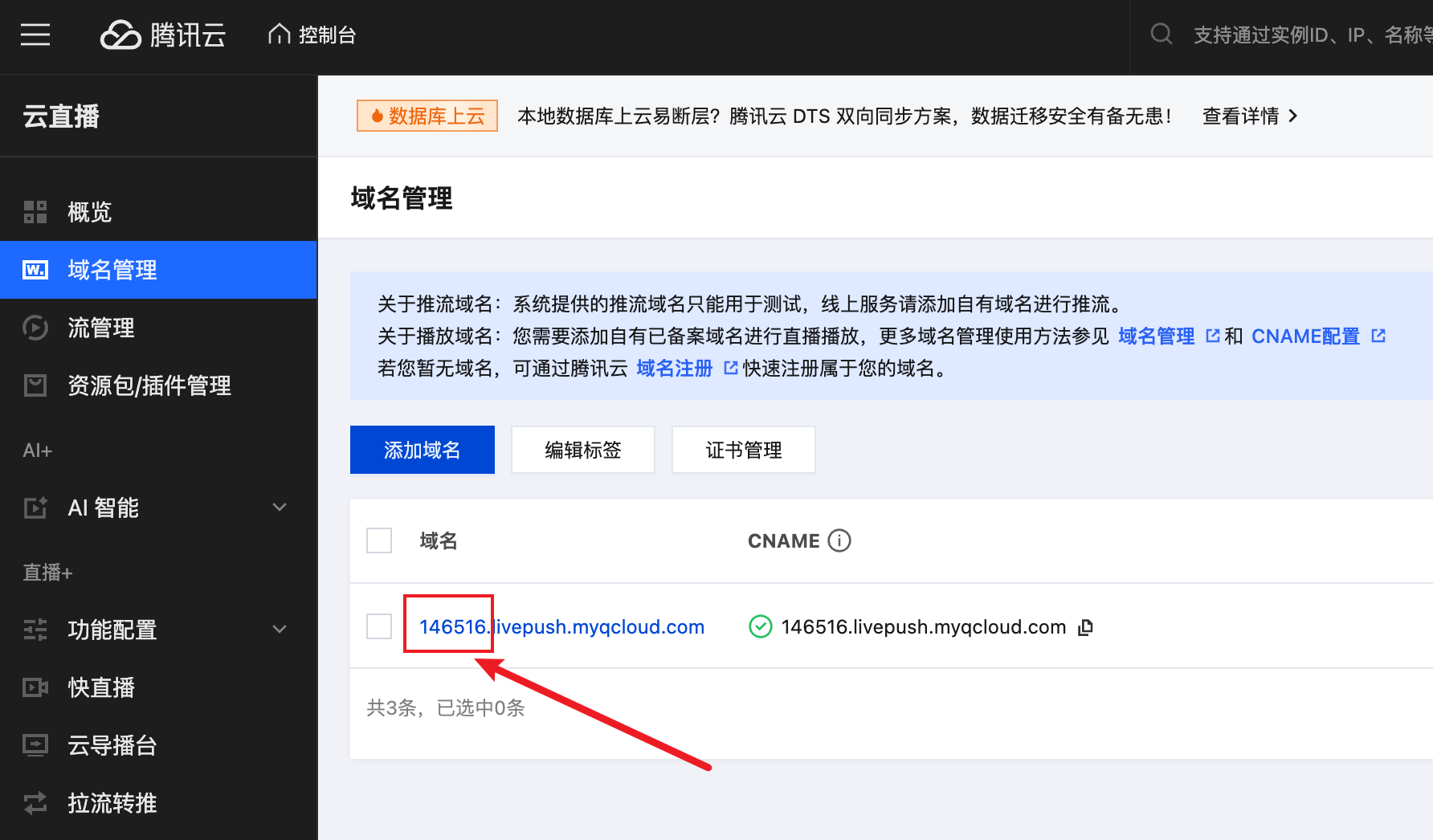

默认推流域名的前 6 个数字是 bizId
应用的 SDKAppId 是 appId

步骤 3：开始推流

let options = {
  target: {
    publishMode: PublishMode.PublishMainStreamToCDN,
    appId: 0,    // 你的 appId
    bizId: 0,    // 你的 bizId
    url: ''      // 你的 CDN 推流地址
  }
};
try {
  await trtc.startPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming start customCDN failed', error);
}

停止推流

let options = {
  target: {
    publishMode: PublishMode.PublishMainStreamToCDN,
  }
}
try {
  await trtc.stopPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming stop customCDN failed ', error);
}

回推混流到 TRTC 房间

将混流以机器人身份推送到指定 TRTC 房间。

注意：

此功能会自动在当前房间进入一个 userId 为 mcu_robot_${roomId}_${userId} 的拉流机器人，房间内其他 userId 要避免相同导致互踢

此功能混流会有转码费用

audioMixUserList 为空时默认混所有人，若不需要混流可传入不存在的 userId

完整参数详情请参考 CDNStreamingOptions

开启回推

// 3333 房间的用户 user_123 发起该任务
// 混流将以 push_back_user_321 机器人身份发布到 4444 房间
let options = {
  target: {
    publishMode: PublishMode.PublishMixStreamToRoom,
    robotUser: {
      userId: 'push_back_user_321', // 建议动态生成
      roomId: 4444,
    }
  },
  encoding: {
    videoWidth: 1280,
    videoHeight: 720,
    videoBitrate: 1500,
    videoFramerate: 15,
  },
  mix: {
    audioMixUserList: [
      { userId: 'user_123', roomId: 3333 }
    ],
    videoLayoutList: [
      {
        fixedVideoUser: { userId: 'user_123', roomId: 3333 },
        width: 640,
        height: 480,
        locationX: 0,
        locationY: 0,
        fixedVideoStreamType: TRTC.TYPE.STREAM_TYPE_MAIN,
        zOrder: 1
      },
      {
        fixedVideoUser: { userId: 'user_123', roomId: 3333 },
        width: 640,
        height: 480,
        locationX: 640,
        locationY: 0,
        fixedVideoStreamType: TRTC.TYPE.STREAM_TYPE_SUB,
        zOrder: 1
      },
    ]
  }
};
try {
  await trtc.startPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming start push stream to room failed', error);
}

更新布局

let options = {
  target: {
    publishMode: PublishMode.PublishMixStreamToRoom
  },
  mix: {
    videoLayoutList: [
      {
        fixedVideoUser: { userId: 'user_123', roomId: 3333 },
        width: 640,
        height: 480,
        locationX: 640,
        locationY: 0,
        fixedVideoStreamType: TRTC.TYPE.STREAM_TYPE_MAIN,
        zOrder: 1
      }
    ]
  }
};
try {
  await trtc.updatePlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming update push stream to room failed', error);
}

停止回推

let options = {
  target: {
    publishMode: PublishMode.PublishMixStreamToRoom,
  }
}
try {
  await trtc.stopPlugin('CDNStreaming', options);
} catch (error) {
  console.error('CDNStreaming stop push stream to room failed ', error);
}

API 说明

对于 startPlugin('CDNStreaming', options) 与 updatePlugin('CDNStreaming', options)，参数类型可见 CDNStreamingOptions。

对于 stopPlugin('CDNStreaming', options)，参数只需要填入 options.target.publishMode 字段即可。

注意事项

录制混合后的音频流，请参考云端录制。
云端混流转码需要对输入 MCU 集群的音视频流进行解码后重新编码输出，将产生额外的服务成本，因此 TRTC 将向使用 MCU 集群进行云端混流转码的用户收取额外的增值费用。云端混流转码费用根据转码输出的分辨率大小和转码时长进行计费，转码输出的分辨率越高、转码输出的时间越长，费用越高。详情请参见云端混流转码计费说明。
音视频时长计费说明，参考计费说明。
退出房间后不会继续计费，但在重新进房时会自动继续开启，若想直接终止转推 CDN 和混流，请执行 stopPlugin 对应的 publishMode。

常见问题

Q. 无法停止推流？

请检查是否在控制台开启了"全局自动旁路"，该模式下无法通过接口停止。

Q. 如何查看目前所有的流？

可通过流管理界面查看目前的流状态。

Q. 屏幕分享模糊？

SDK 默认使用 1080p 参数配置来采集屏幕分享，具体参考接口：startScreenShare
